PRD Pile은 지상 구조물을 지지하는 기초의 일종으로 RCD Pile에 비하여 소구경인 직경 600mm~1000mm까지 해당하는 단면으로 지내력을 확보할 수 있는 경우 시공되는 Pile이다.
건축물 축조에 적용되는 완전역타공법(Full Top-Down)의 응용으로 부분 Top-Down 시공이나 Downward 시공에 적용되는 Pile로 대부분 지하층 하중에 대응할 수 있도록 고려된 가설기둥 (Temporary Column)의 성격으로 사용된다.
PRD Pile의 시공원리는 Pile Drive에 장착된 Hammer Bit를 압축공기에 의하여 타격(Percussion)하면서 회전(Rotary) 시키는 방식으로 지반을 굴착하고 압축공기로 굴착토를 배출하는 공법이다.


연암이나 경암층지 시공이 가능하다
시공속도가 빠르다

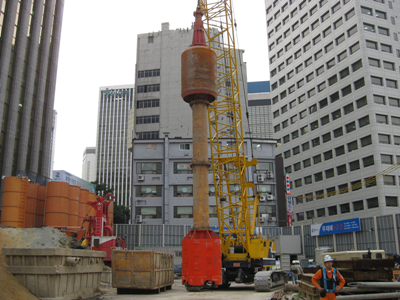

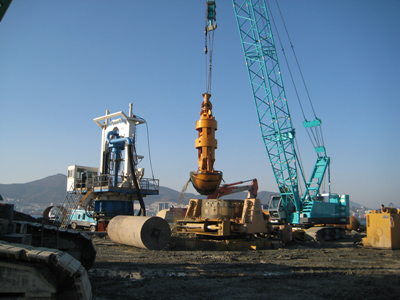

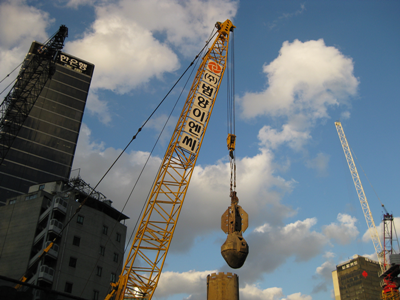

RCD (Reverse Circulation Drill) 공법은 지표면에서 풍화암 상단까지 케이싱(Stanrd Pile)을 설치하는 것으로 공벽의 붕괴를 방지하여 Hammer Grab으로 굴착하고, 그 이하의 암반층은 청수나 안정액을 이용하여 0.2㎏/㎠ 이상의 정수압으로 공벽을 유지하면서 특수한 비트(Bit)를 회전시켜 설계심도까지 굴착하는 공법으로 굴착중 발생되는 굴착토를 Drill Rod Pipe를 통하여 하부로부터 압축공기를 이용 순환수와 함께 지상으로 배출하여 침전지에서 굴착토를 침전시킨 후 다시 공급되는 방법을 사용하여 역순환 굴착공법이라 한다.
이러한 RCD 공법은 지름 1500㎜에서 3000㎜의 대구경의 천공이 가능하여 지상 구조물을 지지하는 기초 Pile로 건축물의 기초나 교량 교각의 기초동으로 사용된다.

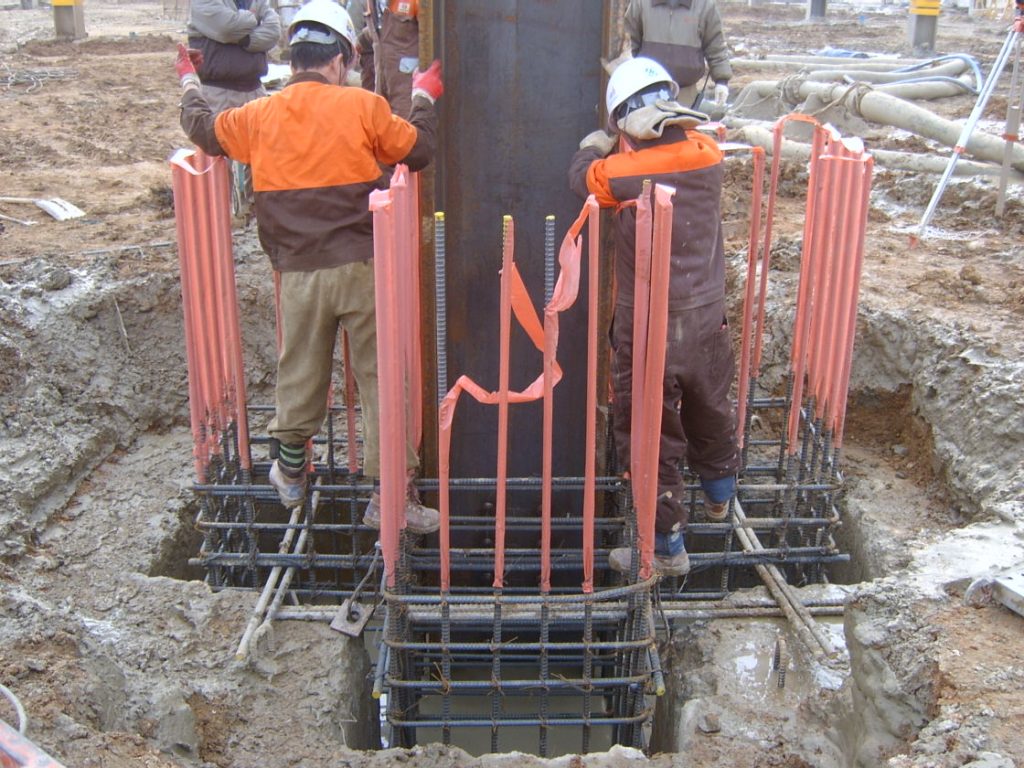

바렛(Barrette Pile)은 RCD Pile과 같이 지상 구조물을 지지하는 기초파일로 RCD가 원형단면으로 시공되는 것과 달리 지반 지지력 확보에 필요한 다양한 형태의 단면으로 시공이 가능한 현장타설 철근 콘크리트 Pile의 일종이다. 대표적인 단면은 직사각형이나 십자형, H자형등 응용변형이 가능하다.
Barrette Pile의 단면적은 횡하중과 수직하중에 저항하기 위하여 7㎡이상까지 확대할 수 있고, 지질 조건에 따라 깇은 심도까지 연약지층이 발달된 지층의 경우 60m 이상의 깊이까지 시공할 수 있으며 연약층까지 시공이 가능하다.


깊은 심도의 시공이 가능하여 연약층까지 굴착이 가능하다
직사각형, H형, 십자형등 원하는 단면 크기로 시공이 가능하다.
저소음, 무진동 공법이다.
RCD 파일 공사에 비해 수직도 관리가 용이하다.
Bentonite 안정액 속에서 굴착 시공되므로 Casing이 필요하지 않다.

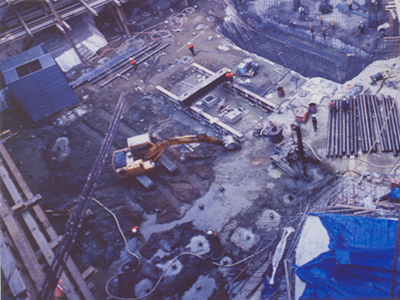

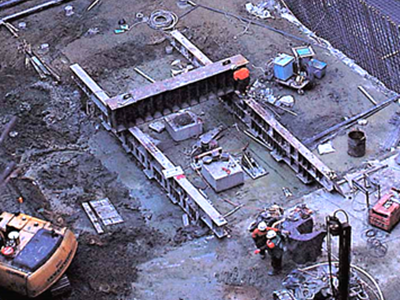

Micro Pile 공법은 300㎜ 이하의 소구경 파일로서 파일체의 주변마찰력에 의해 대부분의 하중을 전달하는 공법이다.
시공목적에 따라 구조물 지지용 파일 (Bearing Pile), 지반보강용 파일 (Soil Reinforcement Pile), 인장용 파일(Tension Pile) 등으로 분류할 수 있다. 또한 파일의 이용목적에 따라 경사지게 할 수 있으며 그라우팅에 의해 형성된 Micro Pile은 약 200ton까지 혹은 그 이상 허용하중을 가질 수 있다.
시공원리는 천공 후 보강재인 철근다발이나 강관등의 파일체를 삽입하고 시멘트를 주재료로 한 주입재를 주입시켜 Pile을 형성하는 공법이며, 철근다발 중앙에 T.A.M Tube를 삽입하거나 강관을 Tube로 이용하여 Paker를 사용한 압력 그라우팅을 실시하여 파일 시공과 지반보강의 동시효과를 얻을 수 있는 개선된 공법인 I.M Pile (Injection Micro Pile)로 개발되어 사용되고 있다.


파일의 주요 요소인 Reinforcement(철근 또는 강관)는 작은 단면적에도 불구하고 큰 휨응력(Bending Moment)에 저항 할 수 있다.
Micro Pile은 인장 및 인발하중에 저항 할 수 있으므로 Anchor의 역할을 할 수 있으며 압축과 인발하중이 교호로 작용하는 경우에도 유효할 수 있다.
작은 단면적으로 인하여 어떠한 각도에서도 작업 가능한 가볍고 소형인 장비로도 설치 될 수 있으며, 특히 제한된 공간에서 재래장비 사용이 불가능한 경우에도 유효하고 장비 투입과 철수가 적은 비용으로 가능하다.
천공과 그라우팅을 포함해서 파일 시공시, 소음, 진동, 먼지 등을 극소화 시킨다. 천공은 어떠한 지층에서도 시공 될 수 있으며, 지층간섭물 및 공극 등에 대처할 수 있다. 또한, 압력그라우팅은 파일 근입부의 지반전단강도를 증가시켜 지반보강효과가 있다.
