공법 소개
- 현장타설 지하연속벽 공법은 지하굴착장비인 회전식 굴착기를 이용하여 지반을 굴착하고 벤토나이트 안정액을 채워 공벽붕괴를 방지하면서 철근콘크리트 벽체를 연속적으로 설치하는 공법이다.
- 이 공법은 1950년대 유럽에서 댐공사 현장에 적용되기 시작하여 우리나라에는 80년도 초반 여의도 럭키금성 사옥 신축공사에 시공되면서 본격적으로 소개되었다.
- 도입 초기에는 Hang Grab을 이용한 Clamshell 굴착방식인 충격식 굴착방법을 사용하였으나 회전식 유압굴착방비인 하이드로프레이즈(Hydrofraise)가 개발되면서 비충격식 굴착방식으로 바뀌어 진동으로 인한 현장주변에 미치는 영향을 최소화시켰으며, 수직도가 향상되고, 연속되어 시공되는 벽체를 Over Cutting하여 판넬간 조인트의 품질을 높이고, 깊은 심도까지 시공이 가능하게 되었다.
시공 개요
- 지하연속벽체는 토류벽이나 차수벽으로 이용되고 건축물의 지하구조물, 지하댐, 지하철, 지하차도, 지하유류저장고 등 벽체와 건축물의 바렛기초, 댐 기초, 교량구조물 기초 등 다양하게 적용된다.

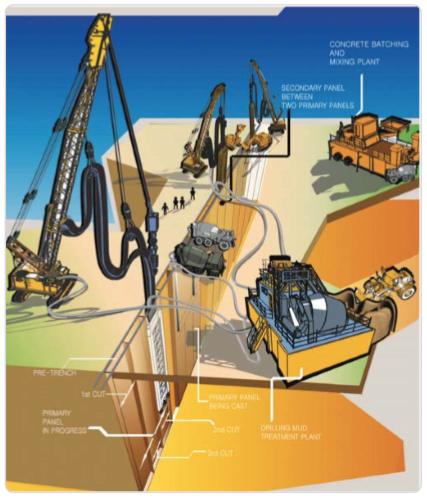

① 선행굴착, ② 선행판넬 1차 Byte 굴착, ③ 선행판넬, ④ 선행판넬 Center Byte 굴착, ⑤ 철근망 건입 및 콘크리트 타설
⑥ 또다른 선행판넬 굴착 및 타설, ⑦ 후행판넬 굴착, ⑧ 후행판넬 철근망 건입 및 콘크리트 타설, ⑨ 선행판넬, 후행판넬 반복 굴착
장점
| 회전식 굴착기 사용으로 저소음 무진동 공법 |
| 차수성이 좋고 강성이 커서 주변 구조물 보호에 적합 |
| 주변 지반의 침하가 가장 적어 도심지 공사에 적합 |
| 본 구조물 옹벽 활용을 통하여 지하공간 이용 극대화 |
| 근입 및 수밀성이 좋아 지하수 과다, 잔석층, 연약지반 등의 악조건에도 비교적 안전한 공법임 |
| Open-Cut공법 적용시 지보의 간격이 크므로 토공 굴착 단계와 지하골조 공사의 간섭을 줄여 공사가 용이 |
단점
| 상당한 기술 축적이 요구됨 |
| 영구 벽체시 계속적인 설계보완 필요 |
| 공사용 특수장비 및 플랜트 시설이 크고 복잡하여 일정규모(약 400평) 이상의 대지에 적합 |
| 공사비 상대적 고가임. (공사비 단순 비교시) |
| 까다로운 품질관리가 요구됨. |
장비 소개

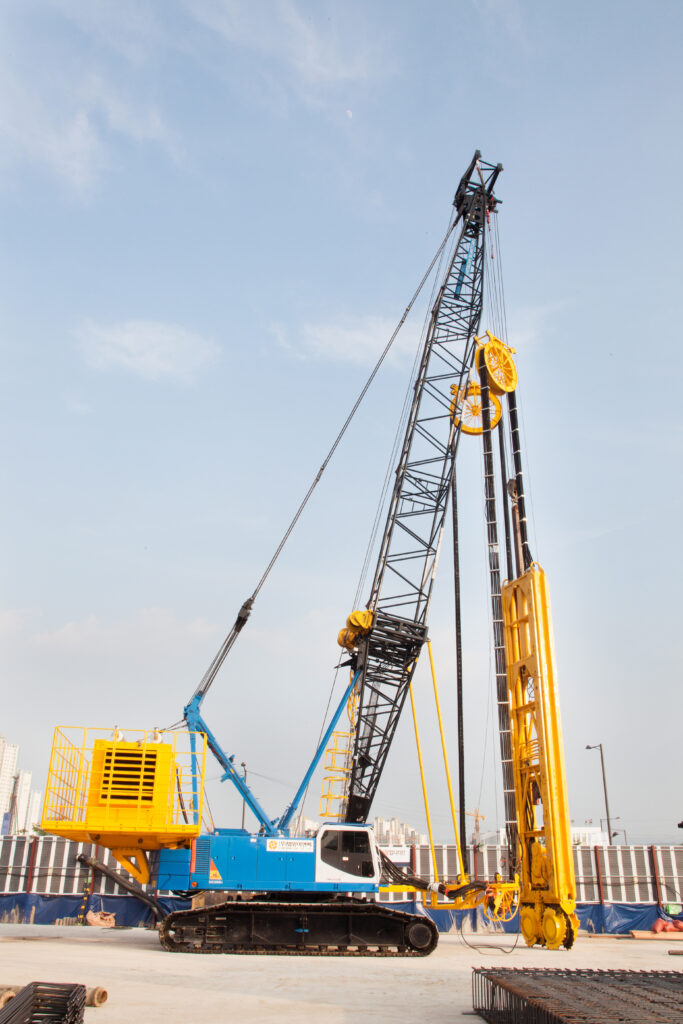

회전식 굴착기 (TRENCH CUTTER HYDRO FRAISE)
- HYDROFRAISE는 HEAVY DUTY CRANE에 장착되어 BODY 하부에 TUNGSTEN CARBIDE 재질의 TIP을 부착한 2개의 CUTTER DRUM이 유압에 의해 서로 역회전하며 굴착한다. CRANE에 장착한 유압엔진(POWER PACK)은 HYDROFRAISE 내부의 DRUM을 구동하는 MOTOR와 BENTONITE SLURRY, 굴착된 토사 및 쇄석 등을 뽑아올리는 고성능 PUMP를 구동시키는 MOTOR에 유압을 제공한다
- BODY 본체의 STEEL FRAME은 수직 굴진을 유도하며 HYDRAULIC FEED CYLINDER에 의한 일정속도의 DRUM 회전속도 및 굴진속도를 유지하도록 설계된 BODY FRAME 및 GUIDE FRAME으로 되어 있다.
- HYDROFRAISE의 CUTTER는 이미 콘크리트가 타설된 선행형 PANEL의 조인트 부위를 수CM(10CM 이하)로 CUTTING 하면서 조인트를 형성하므로 별도의 조인트 공이 필요하지 않으며, BENTONITE액 및 굴착토사가 함께 CIRCULATION되어 정제공정이 계속적으로 이루어지므로 굴착 직후 콘크리트 타설이 가능한 장점이 있다.
- HYDROFRAISE에 의한 굴착은 다양한 토질상태(점토, 모래, 자갈층 및 암반층)에서 광범위하게 시공될 수 있으며 굴착속도는 토질의 견고한 정도에 반비례하게 된다.
주요 시공현황
서울숲 업무시설 신축공사
Slurry Wall 6,046㎡, PRD 856m, Earth work 52,493m³
수도권광역 급행철도(GTX-B) 민간투자사업
Slurry Wall 3,345㎡,
인사동 업무시설 신축공사
Slurry Wall 7,979㎡, PRD 832m, Earth work 58,662m³
해운대 우동2구역 재개발정비사업
Slurry Wall 6,669㎡, PRD 12,632m, Earth work 227,193m³
고양 장항지구 M-1블록 주상복합
Slurry Wall 32,717㎡, Guide wall 857m, PRD 21,324m
이천 안흥조합주택 신축공사
Slurry Wall 12,453㎡, PRD 24,134m, Earth work 244,594m³
성수동 업무시설 신축공사
Slurry Wall 5,220㎡, PRD 1,520m, Earth work 85,811m³
당산 임대주택 개발사업 신축공사
Slurry Wall 5,822㎡, Guide wall 220m
부산 신평동 지식산업센터(스마트T타워) 신축공사
Slurry Wall 16,597㎡, Guide wall 394m, EGM 4,536m
부산 빌리브 명지 듀클래스 신축공사*
Slurry Wall 9,095㎡, Barrett 134ea
청계지역주택조합 주상복합 신축공사
Slurry Wall 6,799㎡, PRD 3,439m, Earth work 109,200m³
현대자동차그룹 글로벌비즈니스센터 신축공사
Slurry Wall 13,479㎡, CIP 15,925m
고덕비즈밸리 자족2-3 업무시설
Slurry Wall 7,237㎡, PRD 1,606m, Earth work 86,433m³
용산국제빌딩 5구역
Slurry Wall 6,761㎡, Guide wall 229m
힐스테이트 더 운정 신축공사
Slurry Wall 21,563㎡, Guide wall 1,065m
청주고속터미널 복합건축물 신축공사(주상복합)
Slurry Wall 8,554㎡, Guide wall 222m
청주고속터미널 복합건축물 신축공사(터미널)
Slurry Wall 16,742㎡, Guide wall 400m
마곡지구 CP4 개발사업 2공구
Slurry Wall 14,182㎡, Guide wall 390m
수도권광역급행철도 A노선 3공구
Slurry Wall 7,905㎡, Guide wall 234m
고양 덕은지구 상업1 복합빌딩 신축공사
Slurry Wall 4,877㎡, Underpinning 1,868m
당산동 청년주택
Slurry Wall 10,157㎡, PRD 2,623m, Earth work 133,526m³
여의도 메리츠부지 오피스텔 신축공사
Slurry Wall 5,536㎡, PRD 1,134m, Earth work 46,365m³
상암 데이터센터 신축공사
Slurry Wall 4,222㎡, Guide wall 169m
인천 청라 B5-1-1BL 업무시설
Slurry Wall 8,437㎡, Guide wall 267m, PRD 1,753m
양산 중부 주상복합
Slurry Wall 8,094㎡, Guide wall 257m
남양주 다산지금 오피스텔
Slurry Wall 9,160㎡, Earth work 251,315m³
자양동 더라움 오피스텔 신축공사
Earth work, Slurry Wall 5,339㎡, PRD 3,455m
마곡지구 C2-6BL 복합건축물
Slurry Wall 4,096㎡, Guide wall 178m, Underpinning 2,971m
젠틀몬스터 성수동 신사옥 신축공사
Earth work 40,599m³, Slurry Wall 3,891㎡, PRD 669m
세운3-1, 4, 5구역 도시환경정비사업
Earth work 128,865m³, Slurry Wall 8,001㎡, PRD 3,330m
모래내 서중시장 정비사업
Earth work 157,987m³, Slurry Wall 7,193㎡, PRD 9,971m
가산 비즈메트로 2차
Earth work 126,462m³, Slurry Wall 8,475㎡, PRD 2,020m
인천 청라 C3-10BL 신축공사
Earth work 59,140m³, Slurry Wall 5,807㎡, PRD 1,639m
부산대역 삼한골든뷰 에듀스테이션
Slurry Wall 10,102㎡, PRD 8,120m
하남 미사 중심상업지역 11-1BL 오피스텔 신축공사
Slurry Wall 4,361㎡
광명역세권 택지지구 복합시설 PF사업
Slurry Wall 28,795㎡, PRD 16,943m
인천 청라 C3-19BL 신축공사
Slurry Wall 6,044㎡, PRD 915m
영종도 씨사이드파크 레지던스 신축공사
Slurry Wall 7,157㎡
부산 사상조합주택 신축공사
Earth work, Slurry Wall 11,768㎡
부산 부전동 데시앙 스튜디오
Earth work, Slurry Wall 9,335㎡, PRD 1,704m
부산 명지 3차, 5차 대방디엠시티 신축공사
Slurry Wall 34,188㎡
엠블호텔 2차 신축공사
Earth work, Slurry Wall 8,601㎡, PRD 1,416m, Barrette 3,268㎡
노량진 드림스퀘어 신축공사
Slurry Wall 9,106㎡
하남 미사 중심상업지역 12-1BL 신축공사
Earth work, Slurry Wall 12,955㎡, PRD 17,033m
성수동 페코덱사옥 신축공사
Earth work, Slurry Wall 4,056㎡, PPS
고양관광문화단지 O1BL 업무시설 신축공사
Earth work, Slurry Wall 11,383㎡, Barrette 10,556㎡
내곡통합기술원 신축공사
Earth work, Slurry Wall 6,352㎡, PRD 1,642m
청주 행정타운 코아루 휴티스 신축공사
Earth work, Slurry Wall 9,547㎡, PRD 2,371m, Barrette 965㎡
로얄팰리스 부산신항 1,2차 신축공사
Earth work, Slurry Wall 26,031㎡, Barrette 37,769㎡, DCM 248,920m
상암DMC 주차복합빌딩
Earth work, Slurry Wall 4,206㎡, H-Pile 1,509m
평촌역 하이필드 지식산업센터
Earth work, Slurry Wall 9,250㎡, PPS 1,548m
양산지구 유탑 유블레스 스카이뷰
Slurry Wall 5,725㎡, PPS 855m
청라 디오스텔 신축공사 (C14-1BL)
Earth work, Slurry Wall 4,670㎡, PRD 904m, Underpinning 728m
미사역 효성헤링턴시티 신축공사 (중심13-1BL)
Earth work, Slurry Wall 3,726㎡, PRD 1,238m, Underpinning 2,942m
김포 풍무지구 판매시설 신축공사
Earth work, Slurry Wall 10,799㎡, PRD 3,795m
미사 e-편한세상 시티
Earth work, Slurry Wall 6,921㎡, PRD 2,283m
위례 이마트타운 신축공사
Earth work, Slurry Wall 13,901㎡, PRD 8,364m, S-Pile 3,562m
나이스그룹 1사옥 신축공사
Earth work, Slurry Wall 5,333㎡
해운대 우동 비스타동원
Earth work, Slurry Wall 8,000㎡, PRD 3,349m
김포 마리나베이호텔 신축공사
Earth work, Slurry Wall 8,175㎡, Barrette 7,950㎡,
