공법 소개
지하 차수벽인 Cut-Off Wall은 지중에 차수벽을 설치하는 공법으로 재료의 사용에 따라 3가지 형태로 분류할 수 있다.
- 1) 프라스틱 콘크리트 월 (Plastic Concrete Wall)
- 댐이나 갑문의 차수벽등에 적용하여 시멘트, 모래, 자갈, 벤토나이트의 배합으로 이루어진다.
- 2) 슬러이 트레치 (Slurry Trench)
- 차수벽의 깊이가 깊지 않은 지역에 적용하여 기존 토양과 벤토나이트의 혼합물로 이루어진다.
- 3) 시멘트 벤토나이트 월 (Cement Bentonite Wall)

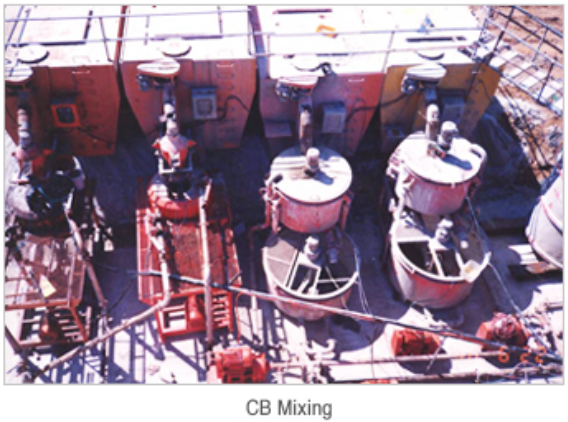

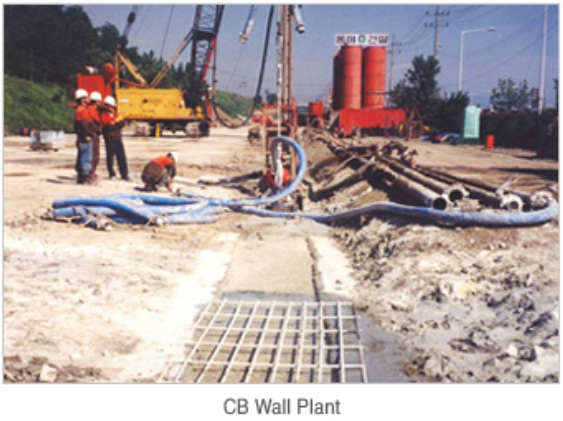

- 매립층, 쓰레기층 등에 적용하며 일명 CB Wall이라 하며, 세멘트와 벤토나이트 그리고 경화시간을 조절하는 첨가제로서 이루어진다.

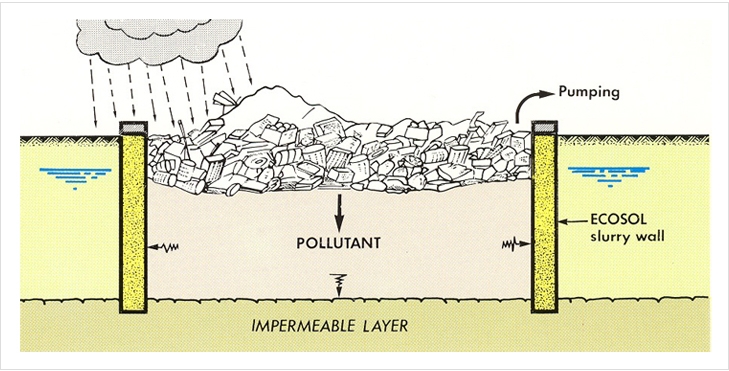

침출수 방지 개념도
차수벽의 설치방법 선정

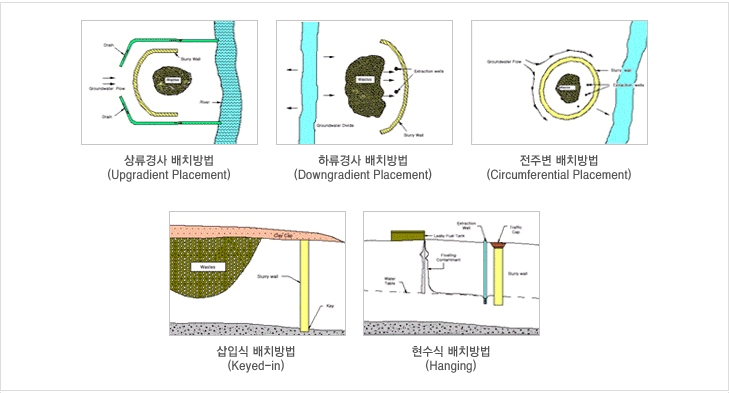

- ⦁ 차폐시설의 설치방법에는 오염지역의 둘레를 제어하는 수평배치시스템과 오염지역의 깊이를 제어하는 연직배치시스템이 있으며, 현장 적용시 이들을 상호 적절히 조합하여 배치시스템을 구성한다.
- 1) 수평배치시스템
- 지하수 흐름방향에 따라
- ➀ 상류경사 배치방법(Upgradient Placement)과
- ➁ 하류경사 배치방법(Downgradient Placement)이 있으며, 오염지역 전체를 에워싸는
- ➂ 전주변 배치방법(Circumferential Placement)이 있다.
- 2) 연직배치시스템
- 점토층이나 기반암등 불투수층까지의 차폐시설 설치여부에 따라 폐기물 매립장과 같은 비위생 매립지등의 차폐에 적용하는 불투수층내 ➀삽입식 배치방법(Keyed-In)과 불투수층이 깊어 설치가 용이하지 않고 기름과 같이 물에 뜨는 경량 불용성 물질을 제어하는 경우 투수층내에 차폐시설을 적용하는 ➁현수식 배치방법(Hanging)으로 분류할 수 있다.
